YTSW-17 機架式E1保護設備
- 產品型號：YTSW-17
- 產品特性： 提供17個業務插槽
- 產品功能： 業務卡和接口適配卡分離，便于維護
- 產品規格：設備組成：插板式，每卡為1個E1,最多可配17塊板
產品簡介
◆ 提供17個業務插槽；
◆ 支持多種業務插卡混插；
◆ 業務卡和接口適配卡分離，便于維護；
◆ 設備組成：插板式，每卡為1個E1,最多可配17塊板
◆ 用戶接口：N×1×E1(N=1..17)；即E1接口數為1到34路
◆ 傳輸通道：N×2×E1(N=1..17)；即E1接口數為2到64路
◆ 集傳輸性能檢測與無損傷自動切換為一體
◆ 當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由
◆ PCM成幀模式下三種切換級別：10E-4/10E-6/單比特誤碼
◆ 非PCM模式下三種切換級別：2%，1%，0.5%丟免率
◆ 具備“選收并發”功能，即發端并發，收端切換的工作方式。
◆ 兩條傳輸路由允許時延差為 0~32ms
◆ 掉電直通功能，當設備掉電時，信號直接短路到主傳輸路由
◆ 具有自動以及人工強制無損傷切換
◆ 在線和中繼條件下近端、遠端環回功能
◆ 高精度數字鎖相環，保證系統準確同步
◆ 使用大規模專用集成電路，設備體積小，功率低，可靠性高
◆ 告警及狀態信息可通過監控接口由計算機采集
◆ 4U高度的19英寸標準機箱：210mm*480mm*176mm
◆ 支持多種業務插卡混插；
◆ 業務卡和接口適配卡分離，便于維護；
◆ 設備組成：插板式，每卡為1個E1,最多可配17塊板
◆ 用戶接口：N×1×E1(N=1..17)；即E1接口數為1到34路
◆ 傳輸通道：N×2×E1(N=1..17)；即E1接口數為2到64路
◆ 集傳輸性能檢測與無損傷自動切換為一體
◆ 當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由
◆ PCM成幀模式下三種切換級別：10E-4/10E-6/單比特誤碼
◆ 非PCM模式下三種切換級別：2%，1%，0.5%丟免率
◆ 具備“選收并發”功能，即發端并發，收端切換的工作方式。
◆ 兩條傳輸路由允許時延差為 0~32ms
◆ 掉電直通功能，當設備掉電時，信號直接短路到主傳輸路由
◆ 具有自動以及人工強制無損傷切換
◆ 在線和中繼條件下近端、遠端環回功能
◆ 高精度數字鎖相環，保證系統準確同步
◆ 使用大規模專用集成電路，設備體積小，功率低，可靠性高
◆ 告警及狀態信息可通過監控接口由計算機采集
◆ 4U高度的19英寸標準機箱：210mm*480mm*176mm
產品特點
◆ 提供17個業務插槽；
◆ 支持多種業務插卡混插；
◆ 業務卡和接口適配卡分離，便于維護；
◆ 設備組成：插板式，每卡為1個E1,最多可配17塊板；
◆ 用戶接口：N×1×E1(N=1..17)；即E1接口數為1到34路；
◆ 傳輸通道：N×2×E1(N=1..17)；即E1接口數為2到64路；
◆ 集傳輸性能檢測與無損傷自動切換為一體；
◆ 當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由。
◆ 支持多種業務插卡混插；
◆ 業務卡和接口適配卡分離，便于維護；
◆ 設備組成：插板式，每卡為1個E1,最多可配17塊板；
◆ 用戶接口：N×1×E1(N=1..17)；即E1接口數為1到34路；
◆ 傳輸通道：N×2×E1(N=1..17)；即E1接口數為2到64路；
◆ 集傳輸性能檢測與無損傷自動切換為一體；
◆ 當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由。

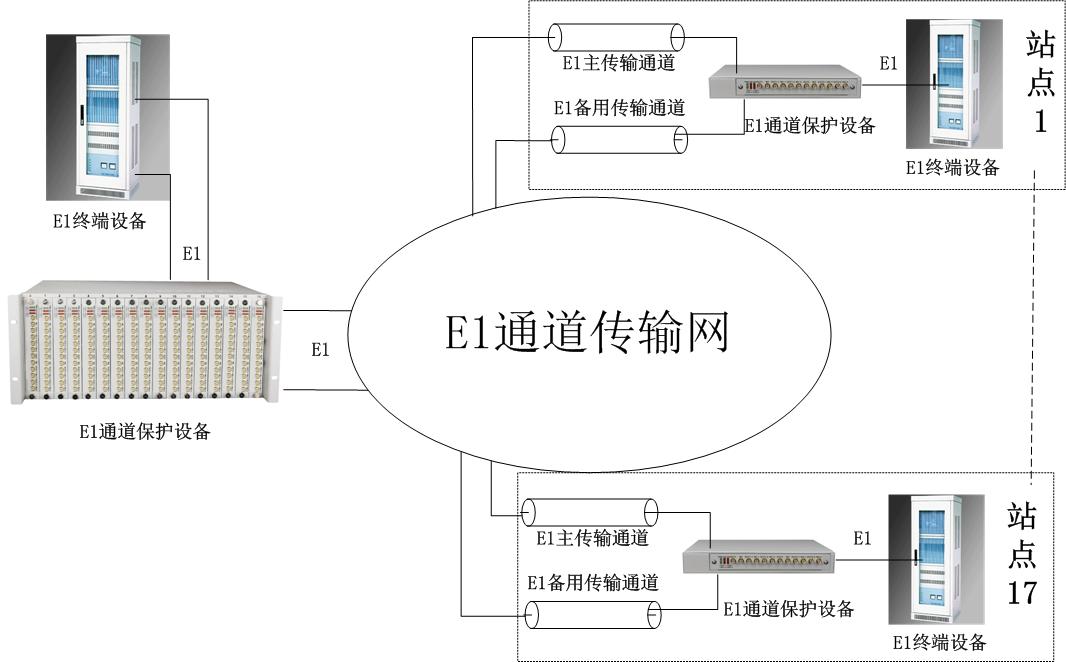

產品應用圖
技術參數
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-60V；
供電電源紋波：≤240mVp-p；
交流供電電壓：220VAC±20%，50Hz；
功耗：≤ 50W。
工作環境
環境溫度：0℃~45℃；
相對濕度：≤90%（35℃時）；
大氣壓力：86~106Kpa。
外形尺寸：483×350×180 mm
