YTDH-15E 15路E1數字線路保護倒換設備
- 產品型號：YTDH-15E
- 產品特性：保護業務數量：15路數字E1用戶接口
- 產品功能：提供保護通道：15路E1主通道+15路備用E1通道
- 產品規格：1U高度的19英寸標準機箱：210mm*480mm*44mm
產品簡介
廣州郵通公司YTDH-30T系列E1通道(4線音頻)手動切換線路倒換設備是采用了最新的大規模數字集成電路技術而推出的新一代高集成度保護設備，它通過對15路E1通道或15路4線音頻用戶業務,通過手動切換在兩條傳輸上進行1+1備份，為用戶提供了高可靠、高性能和靈活的傳輸通路及應用方案。
YTDH-30E數字線路保護倒換設備，其主要功能是當主用線路發生故障時，接收人工操作的切換命令后自動切換到備用線路。
YTDH-30E數字線路保護倒換設備，其主要功能是當主用線路發生故障時，接收人工操作的切換命令后自動切換到備用線路。
產品特點
◎ 可人工強制倒換到主用E1線路或備用E1線路，撥位開關一下可同時倒換15路E1線路。
◎ 使用軟件控制倒換時，可采用以太網，RS232或RS485之中任一通訊方式
◎ 使用軟件控制倒換時，可電腦設置倒換第幾路，一次倒換幾路
◎ 支持256個RS485級聯
◎ 一臺設備支持15路E1線路，級聯的設備總數達256個，總的容量達3840路E1數據
◎ 斷電直通主用E1線路與用戶E1線路
◎ 采用19英寸標準機箱，尺寸: 210mm(深)×480mm(寬)×44mm(高)
◎ 高精度數字鎖相環，保證系統準確同步
◎ 使用大規模專用集成電路，設備體積小，功率低，可靠性高
◎ 使用軟件控制倒換時，可采用以太網，RS232或RS485之中任一通訊方式
◎ 使用軟件控制倒換時，可電腦設置倒換第幾路，一次倒換幾路
◎ 支持256個RS485級聯
◎ 一臺設備支持15路E1線路，級聯的設備總數達256個，總的容量達3840路E1數據
◎ 斷電直通主用E1線路與用戶E1線路
◎ 采用19英寸標準機箱，尺寸: 210mm(深)×480mm(寬)×44mm(高)
◎ 高精度數字鎖相環，保證系統準確同步
◎ 使用大規模專用集成電路，設備體積小，功率低，可靠性高

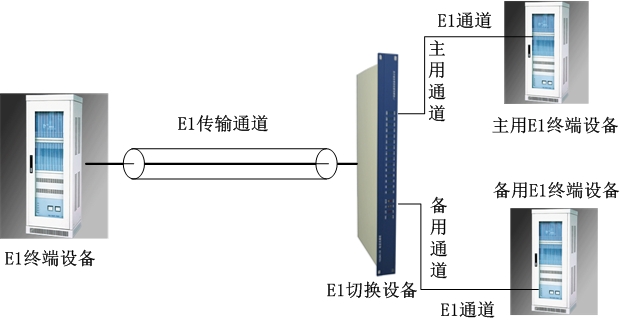

產品應用圖
技術參數
E1接口參數:
E1接口：符合ITU-T 相關建議
線路碼型：HDB3 阻抗: 75Ω
比 特 率： 2.048Mbps ±50ppm
切換條件：
失步、AIS、無碼（LOS）、E10-6誤碼（誤碼—bitPCM成幀丟包率（非PCM成幀）
①當傳輸A通道無碼時，無條件倒換。
②當傳輸A通道失步時，無條件倒換。
③當傳輸A通道AIS時，無條件倒換。
④當傳輸A通道E10-6誤碼時，有條件倒換。即：傳輸B通道不出現無碼、失步、AIS、E10-6誤碼時倒換；如出現以上任何一種現象都不進行倒換。
倒換時間:
從幀失步，無碼或AIS失效發生，到檢測出失效并完成系統倒換，所需要的倒換時間分別為：
幀失步倒換時間：750us
無碼倒換時間：250us
AIS倒換時間：500us
從大于E10-6 誤碼發生，到檢測出E10-6 誤碼并完成系統倒換，需要約一分鐘時間。
掉電處理：
當?shù)綦姡p電源均失效或無供電電源）時，發送端與接收端信號自動置位于傳輸A線路。從掉電發生到完成掉電處理，需要約3ms時間。
線路工作:
CRC-4插入時延： <250us
系統時延： ≤2ms（PCM成幀） ≤10ms（非PCM成幀）
兩路時延差： ≤32ms（可選128ms）
時標插入： 利用Sa比特插入時標
電源功耗:
電 源：220VAC/-48VDC/24VDC（均內置，定貨時選配）
功耗：雙電源供電功耗不大于5W，單電源供電功耗不大于4W
工作環境:
工作溫度： 環境溫度-5℃～+50℃
相對濕度： ≤90%（25℃）
設備結構:
1U高度的19英寸標準機箱：210mm*480mm*44mm
E1接口：符合ITU-T 相關建議
線路碼型：HDB3 阻抗: 75Ω
比 特 率： 2.048Mbps ±50ppm
切換條件：
失步、AIS、無碼（LOS）、E10-6誤碼（誤碼—bitPCM成幀丟包率（非PCM成幀）
①當傳輸A通道無碼時，無條件倒換。
②當傳輸A通道失步時，無條件倒換。
③當傳輸A通道AIS時，無條件倒換。
④當傳輸A通道E10-6誤碼時，有條件倒換。即：傳輸B通道不出現無碼、失步、AIS、E10-6誤碼時倒換；如出現以上任何一種現象都不進行倒換。
倒換時間:
從幀失步，無碼或AIS失效發生，到檢測出失效并完成系統倒換，所需要的倒換時間分別為：
幀失步倒換時間：750us
無碼倒換時間：250us
AIS倒換時間：500us
從大于E10-6 誤碼發生，到檢測出E10-6 誤碼并完成系統倒換，需要約一分鐘時間。
掉電處理：
當?shù)綦姡p電源均失效或無供電電源）時，發送端與接收端信號自動置位于傳輸A線路。從掉電發生到完成掉電處理，需要約3ms時間。
線路工作:
CRC-4插入時延： <250us
系統時延： ≤2ms（PCM成幀） ≤10ms（非PCM成幀）
兩路時延差： ≤32ms（可選128ms）
時標插入： 利用Sa比特插入時標
電源功耗:
電 源：220VAC/-48VDC/24VDC（均內置，定貨時選配）
功耗：雙電源供電功耗不大于5W，單電源供電功耗不大于4W
工作環境:
工作溫度： 環境溫度-5℃～+50℃
相對濕度： ≤90%（25℃）
設備結構:
1U高度的19英寸標準機箱：210mm*480mm*44mm
