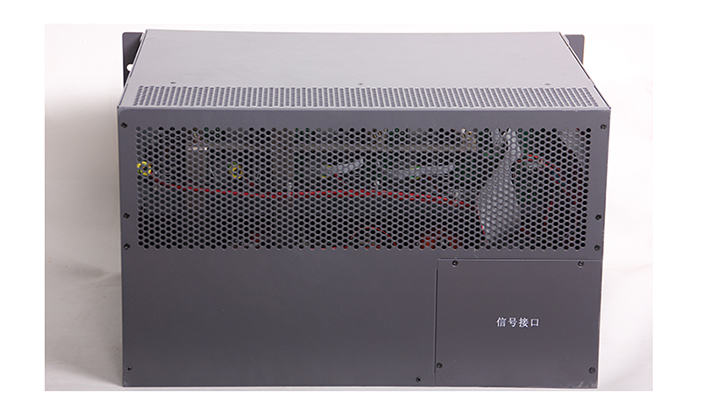

嵌入式通信電源系統YTP-S4850A,100A,150A,200
- 產品型號：YTP-S48200
- 產品特性：超低輻射。采用先進的電磁兼容設計，整流模塊 能夠滿足《通信電源設備電磁兼容性限值及測量 方法》（中華人民共和國通信行業標準YD/T983）。 ?
- 產品功能：
- 產品規格：輸入電壓：AC220V(90～290V),輸出電壓：-48V，輸出電流：200A
性能特點：
◆整流模塊采用有源功率因數補償技術，功率因數 值達0.99。
◆交流輸入電壓正常工作范圍寬至90～290V。
◆整流模塊采用全橋軟開關技術，效率最高可達92％以上。
◆完善的電池管理。有負載下電和電池低電壓保護 (LVLD+LVBD)及二次下電功能，能實現溫度補 償、自動均浮充控制、自動調壓、電池容量計算、 在線電池測試等功能。
◆整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
◆網絡化設計，提供多種通信接口（如：RS485、干接點），組網靈活，可實限本地和遠程監控， 無人值守。
◆完善的交、直流側防雷設計，適應多雷暴地區。
◆完備的故障保護、故障告警功能。
◆全正面的操作和維護，可以靠墻安裝，有效節約 空間。
◆整流模塊采用有源功率因數補償技術，功率因數 值達0.99。
◆交流輸入電壓正常工作范圍寬至90～290V。
◆整流模塊采用全橋軟開關技術，效率最高可達92％以上。
◆完善的電池管理。有負載下電和電池低電壓保護 (LVLD+LVBD)及二次下電功能，能實現溫度補 償、自動均浮充控制、自動調壓、電池容量計算、 在線電池測試等功能。
◆整流模塊采用無損傷熱插拔技術，即插即用，更換時間小于1min。
◆網絡化設計，提供多種通信接口（如：RS485、干接點），組網靈活，可實限本地和遠程監控， 無人值守。
◆完善的交、直流側防雷設計，適應多雷暴地區。
◆完備的故障保護、故障告警功能。
◆全正面的操作和維護，可以靠墻安裝，有效節約 空間。
◆超低輻射。采用先進的電磁兼容設計，整流模塊 能夠滿足《通信電源設備電磁兼容性限值及測量 方法》（中華人民共和國通信行業標準YD/T983）。
技術指標：
※嵌入系統共同的性能指標
|
輸入 |
|||||
|
參數 |
最小 |
典型 |
最大 |
單位 |
注釋 |
|
輸入電壓范圍 |
90 |
220 |
280 |
Vac |
|
|
輸入頻率 |
45 |
50 |
65 |
Hz |
|
|
功率因數 |
0.98 |
|
|
|
|
|
輸出 |
|||||
|
參數 |
最小 |
典型 |
最大 |
單位 |
注釋 |
|
|
|
|
|
Vdc |
|
|
|
0 |
50 |
A |
176～280VAC |
|
|
0 |
25 |
A |
90～175VAC |
||
|
紋波(峰峰值) |
|
|
200 |
mv |
|
|
|
≥91 |
|
|
% |
220Vac輸入 |
|
≥87 |
|
|
% |
110Vac輸入 |
|
|
穩壓精度 |
|
|
≤±1 |
% |
|
|
負載調整率 |
|
|
≤±1 |
% |
|
|
源調整率 |
|
|
≤±1 |
% |
|
|
絕緣等級 |
||
|
參數 |
最小 |
注釋 |
|
輸入-輸出 |
3000Vdc/10mA//1min |
|
|
輸入-機殼 |
2500Vdc/10mA//1min |
|
|
輸出-機殼 |
700Vdc/10mA//1min |
|
|
絕緣電阻 |
在正常大氣壓下，相對濕度為90%，試驗電壓為直流500V時，電源輸入對輸出、輸入對地、輸出對地的絕緣電阻均不低于10MΩ，漏電流＜3.5mA |
|
|
環境 |
|||||
|
參數 |
最小 |
典型 |
最大 |
單位 |
注釋 |
|
工作溫度 |
-25 |
|
55 |
°C |
≥55°C時，電源需降功率輸出 |
|
儲存溫度 |
-40 |
|
80 |
°C |
|
|
濕度 |
10 |
|
90 |
% |
相對濕度, 不凝固. |
|
大氣壓力 |
70 |
|
106 |
KPa |
|
|
海拔高度 |
0 |
|
3000 |
m |
|
|
冷卻方式 |
風機強制冷卻 |
||||
|
保護功能 |
||||||
|
項目 |
單位 |
有/無 |
最小值 |
典型值 |
最大值 |
恢復特性 |
|
輸入過壓告警 |
Vac |
有 |
285 |
295 |
305 |
|
|
輸入欠壓告警 |
Vac |
有 |
85 |
90 |
95 |
|
|
輸入過壓保護 |
Vac |
有 |
300 |
|
315 |
可自恢復，回差 |
|
輸入欠壓保護 |
Vac |
有 |
75 |
|
85 |
|
|
輸出過壓告警 |
V |
有 |
58 |
|
59 |
恢復回差1V |
|
輸出欠壓告警 |
V |
有 |
46.5 |
47 |
47.5 |
恢復回差1V |
|
輸出過壓保護 |
V |
有 |
59 |
|
60 |
不可自恢復 |
|
電池下電保護 |
V |
有 |
42.5 |
43 |
43.5 |
恢復回差2.5-3V |
|
環境高溫告警 |
℃ |
有 |
45 |
50 |
55 |
|
|
環境低溫告警 |
℃ |
有 |
-15 |
-10 |
-5 |
|
|
短路保護 |
A |
有 |
可長期短路；檢測到短路后打嗝工作，打嗝5min |
|||
|
機械特性 |
||||||||
|
|
系統重量（KG） |
系統外形尺及安裝尺寸 |
||||||
|
含模塊 |
無模塊 |
W |
D |
H |
A |
B |
C |
|
|
YTP-S48200-6U |
≤27 |
≤10 |
482.6 |
355 |
265 |
465 |
57.2 |
437 |
