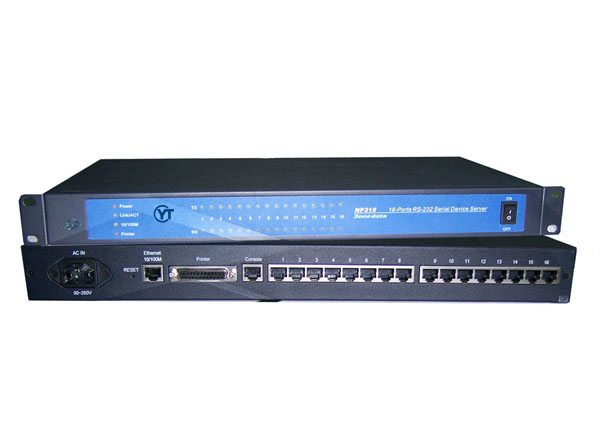

YTNP316 十六口RS-232/485/422 TCP/IP串口服務器
- 產品型號：YTNP316
- 產品特性：支持網絡和串口等多種配置形式
- 產品功能：支持16路串口通信,RS-232/RS-485/RS-422三種串口形式
- 產品規格： 支持10/100M以太網接口形式
串口服務器簡介
在傳統的安全防護領域、機房監控領域、工業控制領域、醫療設備領域、智能樓宇領域當中，有成千上萬的感應器、PLC、控制器、監測器、讀卡器等RS-232/485/422串口設備，都是通過RS-232串口通信或者RS-485/422總線通信與PC進行數據通信、數據交換和數據管理的。隨著社會需求的發展，從而要求更大的系統、更加穩定的系統、更大的數據流量的系統，使得現有的RS-232串口通信與RS-485/422總線通信不能滿足社會的需求。
隨著TCP/IP網絡的快速普及，從而使得TCP/IP網絡得到了極大的豐富，TCP/IP網絡已經延伸到社會的各個角落，串口服務器也得到廣泛的應用。與RS-32串口通信、RS-485/422總線通信相比較，TCP/IP網絡具有通信距離遠，只要聯接互聯網，通信距離便可以無限延長。而RS-232串口通信的距離就只有15M，而RS-485/422通信距離就只有1200M(可以通過485中繼器延長通信距離，但是最多延長6000M，而且還要視外部環境而定）。TCP/IP網絡通信質量穩定，由于TCP/IP網絡是基于復雜環境設計的，具有自動糾錯功能，所以通信質量非常穩定，不受外部環境干擾。而RS-232串口通信、RS-485/422總線通信則抗干擾能力比較差，容易出錯。隨著TCP/IP網絡的發展，其通信流量不斷的提高，現在TCP/IP網絡100M已經成為了標準配置，而且1000M數據接口也正在普及當中。而RS-232串口通信、RS-485/422總線通信的速率一般最大只可以達到100K左右，而且隨著速率的提高，其穩定性，通信距離都會成反比的相應發生變化。
隨著TCP/IP網絡的快速普及，從而使得TCP/IP網絡得到了極大的豐富，TCP/IP網絡已經延伸到社會的各個角落，串口服務器也得到廣泛的應用。與RS-32串口通信、RS-485/422總線通信相比較，TCP/IP網絡具有通信距離遠，只要聯接互聯網，通信距離便可以無限延長。而RS-232串口通信的距離就只有15M，而RS-485/422通信距離就只有1200M(可以通過485中繼器延長通信距離，但是最多延長6000M，而且還要視外部環境而定）。TCP/IP網絡通信質量穩定，由于TCP/IP網絡是基于復雜環境設計的，具有自動糾錯功能，所以通信質量非常穩定，不受外部環境干擾。而RS-232串口通信、RS-485/422總線通信則抗干擾能力比較差，容易出錯。隨著TCP/IP網絡的發展，其通信流量不斷的提高，現在TCP/IP網絡100M已經成為了標準配置，而且1000M數據接口也正在普及當中。而RS-232串口通信、RS-485/422總線通信的速率一般最大只可以達到100K左右，而且隨著速率的提高，其穩定性，通信距離都會成反比的相應發生變化。
串口服務器方案圖
產品簡介
NP316提供十六路RS-232/RS-485/RS-422和1路10/100Base-T(X)，可以把分散的串行設備、主機等通過網絡集中管理，簡易、方便。
NP316提供16路RS-232，NP316-8M提供8路RS-232+8路RS-485/422,NP316-16M提供16路RS-485/422，NP316E為16路RS-232雙網口，選擇不同的多串口服務器，實現多個相同串口的設備同時具備立即聯網能力，輕松接入以太網絡。
NP316提供16路RS-232，NP316-8M提供8路RS-232+8路RS-485/422,NP316-16M提供16路RS-485/422，NP316E為16路RS-232雙網口，選擇不同的多串口服務器，實現多個相同串口的設備同時具備立即聯網能力，輕松接入以太網絡。
產品特點
◎ 采用32位ARM處理器，具有125 DMIPS處理能力
◎ 支持RS-232/RS-485/RS-422三種串口形式
◎ 支持10M/100M以太網接口形式
◎ 支持300bps-115.2Kbps線速無阻塞通信
◎ 支持TCP、UDP、ARP、ICMP、HTTP(不是默認配置,如有需求需特別說明)、TELNET、PPPoE和DHCP協議
◎ 支持過網關，跨路由通信
◎ 支持標準TCP/IP SOCKET應用程序訪問
◎ 支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能
◎ 提供易于使用、可用于批量安裝的Windows配置工具
◎ 支持SOCKET、TELNET和WEB等多種配置形式
◎ 支持RS-232/RS-485/RS-422三種串口形式
◎ 支持10M/100M以太網接口形式
◎ 支持300bps-115.2Kbps線速無阻塞通信
◎ 支持TCP、UDP、ARP、ICMP、HTTP(不是默認配置,如有需求需特別說明)、TELNET、PPPoE和DHCP協議
◎ 支持過網關，跨路由通信
◎ 支持標準TCP/IP SOCKET應用程序訪問
◎ 支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能
◎ 提供易于使用、可用于批量安裝的Windows配置工具
◎ 支持SOCKET、TELNET和WEB等多種配置形式
技術參數
串口指標：
串口標準：符合EIA RS-232,RS-485,RS-422標準
RS-232信號：TX,RX,RTS,CTS,DTR,DSR,DCD,RI,GND
工作方式：異步工作,點對點或多點,2線半雙工,4線全雙工
方向控制：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
流量控制：支持 RTS/CTS 流控或無流控
波特率：300bps-115.2Kbps
比特位：5bit,6bit,7bit,8bit
校驗：無校驗,奇校驗,偶校驗,Mark校驗,Space校驗
負載能力：RS-485/422端支持32點輪詢環境(可定制128點)
傳輸距離：RS-485/422端1200米,RS-232口15米
接口保護：1500W浪涌保護、15KV靜電保護
接口形式：RS-232或者RS-485/RS-422端為RJ45座
以太網口指標：
標準：符合10Base-T/100Base-T標準
協議：支持TCP,UDP,APR,ICMP和TELNET協議
信號：Rx+,Rx-,Tx+,Tx-
工作模式：支持Server和Client模式
速率：10/100Mbps,全雙工或半雙工
緩存：每口2M
傳輸距離：100米
電磁隔離：1500V
接口形式：RJ45座
環境指標：
工作溫度：-20℃到55℃
存儲溫度：-20℃到70℃
濕度：相對濕度 5%到95%
電源指標：
輸入電源：外加5V電源
功耗：300mA
外觀指標：
長×寬×高：438mm×230mm×45mm
外殼：鐵殼
顏色：灰黑
重量：460g
串口標準：符合EIA RS-232,RS-485,RS-422標準
RS-232信號：TX,RX,RTS,CTS,DTR,DSR,DCD,RI,GND
工作方式：異步工作,點對點或多點,2線半雙工,4線全雙工
方向控制：采用數據流向自動控制技術,自動判別和控制數據傳輸方向
流量控制：支持 RTS/CTS 流控或無流控
波特率：300bps-115.2Kbps
比特位：5bit,6bit,7bit,8bit
校驗：無校驗,奇校驗,偶校驗,Mark校驗,Space校驗
負載能力：RS-485/422端支持32點輪詢環境(可定制128點)
傳輸距離：RS-485/422端1200米,RS-232口15米
接口保護：1500W浪涌保護、15KV靜電保護
接口形式：RS-232或者RS-485/RS-422端為RJ45座
以太網口指標：
標準：符合10Base-T/100Base-T標準
協議：支持TCP,UDP,APR,ICMP和TELNET協議
信號：Rx+,Rx-,Tx+,Tx-
工作模式：支持Server和Client模式
速率：10/100Mbps,全雙工或半雙工
緩存：每口2M
傳輸距離：100米
電磁隔離：1500V
接口形式：RJ45座
環境指標：
工作溫度：-20℃到55℃
存儲溫度：-20℃到70℃
濕度：相對濕度 5%到95%
電源指標：
輸入電源：外加5V電源
功耗：300mA
外觀指標：
長×寬×高：438mm×230mm×45mm
外殼：鐵殼
顏色：灰黑
重量：460g
