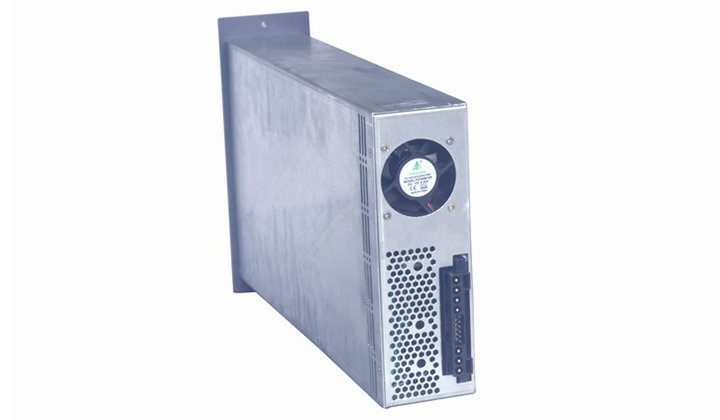

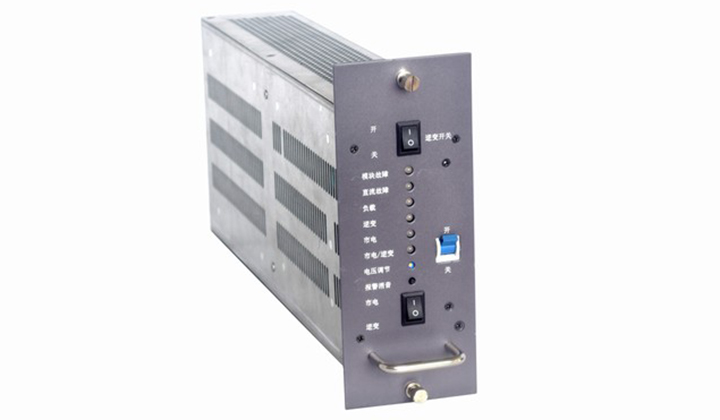

電力專用模塊化逆變電源系統N+1(2KVA～40KVA)系列

原理說明

? 監控器提供SPWM信號給逆變模塊穩定逆變輸出；
? DC/DC升壓：將輸入直流電壓通過DC/DC升壓并穩壓作為逆變電路的輸入電壓；
? 輔助電源：產生DC/DC變換及全橋逆變所需的多路隔離電壓；
? 逆變控制電路:將DC/DC升壓后的直流高壓通過全橋逆變主回路和正弦波調制，輸出純正的正弦波；

? 保護電路：市電輸入與直流輸入的過、欠壓，模塊過溫，過載和短路等保護電路。

性能特點

l  獨特的非線性控制電路，在任何負載情況下都可輸出純凈的正弦波。

l  模塊化逆變電源陣列，可靈活配置1KVA～40KVA不同容量系統。

l  高頻模塊化逆變電源,輸入輸出完全隔離。

l  逆變模塊可帶電熱插拔，便于在線維護。

l  模塊采用低差均流技術，并機電流不均衡度小于5％ 。

l  完善的過壓，欠壓，過熱，過流及短路保護，可在異常情況下保護模塊。

l  逆變模塊N+X備份方式工作，提高系統可靠性。

l  雙備份控制器，高可靠的保證。

l  緊湊型結構設計，體積更小，重量更輕。

l  良好的電磁兼容特性，可在復雜環境下正常工作并不會影響周邊設備的正常工作。

l  大屏幕液晶監控顯示系統。

技術參數

型號規格		2KVA～40KVA
逆變模塊額定功率		1KVA/1.25KVA/1.5KVA/2KVA/2.5KVA
最大并聯模塊數量（個）		20
直流輸入	輸入額定電壓（VDC）	220	110
	輸入直流電壓允許范圍(VDC)	190～286 (±2V)	96～143 (±2V)
市電旁路	輸入交流電壓允許范圍(VAC)	176～264 (±2V)
	交流輸入頻率允許范圍（HZ）	46～54
	旁路轉換時間	≤10
交流輸出	額定容量（KVA）	1～50
	輸出額定電壓與頻率	220VAC/50Hz
	輸出額定有功功率（KW）	0.7～35
	輸出電壓穩定精度（V）	220±3％
	輸出頻率精度（Hz）	50±1%
	波形失真率（THD）	阻性負載≤3%，非線性負載≤5%
	動態響應負載（0←→100%）	電壓跌落<10%
	功率因數（PF）	0.7
	過載能力	125%,10min；150%,10s
	峰值系數（CF）	3∶1
	逆變效率(額定負載)	≥88%
工作環境	絕緣強度 （輸入與輸出）	2000VAC，1分鐘
	噪音（1米）	輸出功率≤10KVA時，噪聲≤45dB 輸出功率≥10KVA時，噪聲≤55dB
	使用環境溫度(℃)	-10～+50
	濕度	0～90％，不結露
	使用海拔（M）	≤3000M；3000M以上，每升高1000M，功率降低10%
電磁兼容	傳導干擾	EN55022 CLASSA
	輻射干擾	EN55022 CLASSA
保護功能		輸入欠壓、過壓保護，輸出過載保護，輸出短路保護，過熱保護
外型尺寸		482×450×220（寬×深×高)/800×600×2260(寬×深×高)
重量		13～275
