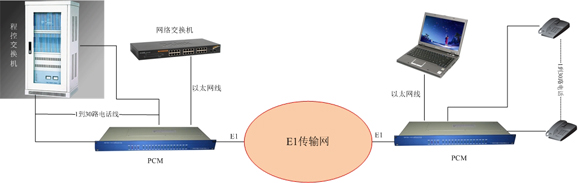

PCM（pulse code modulation）設備，即脈沖編碼調制設備,YTPCM系列E1復接設備是廣州郵通公司自主研發,采用了最新的大規模數字集成電路和厚薄膜工藝技術而推出的新一代高集成度單板的PCM基群復接設備，可以將1到30路電話，并可選配多路以太網通道及和多路RS232數據通道通過標準的2M（E1）通道進行傳輸。

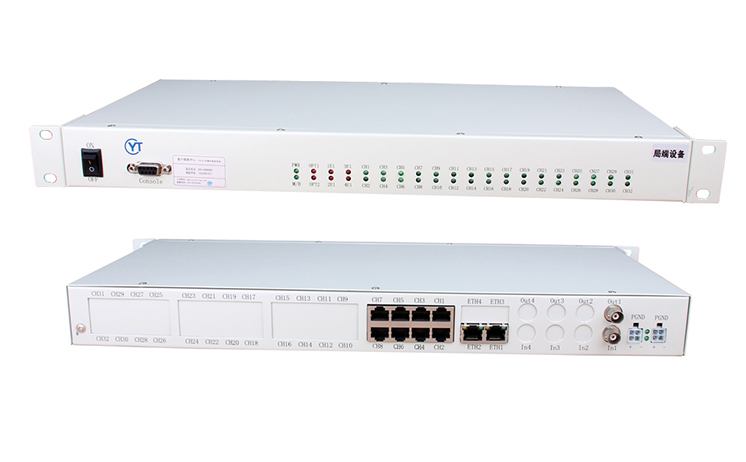

YTPCM08 系列E1復接設備是廣州郵通公司自主研發,采用了最新的大規模數字集成電路和厚薄膜工藝技術而推出的新一代高集成度單板的PCM基群復接設備，可以將8路電話，并可選配多路以太網通道及和多路RS232數據通道通過標準的2M（E1）通道進行傳輸。

◆ 每臺提供8路電話接口。
◆ 提供1路線速度為N*64K以太網信號(選配)。
◆ 提供個1到22路RS232數據接口(選配)。
◆ 適應多種電源環境-48VDC或220VAC。
◆ 功耗：不大于15W/系統
◆ 工作溫度：0℃～40℃
◆ 相對濕度：≤90%（25℃）
◆ 允許電壓波動：-36V～-72V
◆ 適應多種電源環境-48VDC或220VAC。
◆ 電話接口為RJ45(RJ11水晶頭可以直插)。
◆ 采用傳統PSTN普通話音，每路話音占用一個64K信道，支持來電顯示和反極信號(反極信號要選配)。
◆ 體積小、造型美觀，安裝操作方便。
◆ 完善的狀態顯示功能，便于維護管理。
◆ 尺寸結構為19英寸寬1U高。

用戶及環路接口　
　　 話路特性：符合《郵電部電話交換設備總技術規范》
　　 語音編碼：PCM編碼，每路語音64Kbps
　　 串音衰耗：≥65dB
　　 衡重雜音：≤63.7dBmop
　　 插入損耗：-3±0.75dB
　　 頻率特性：300～3400Hz(-0.6～+3dB)
　　 中繼口（FXO）：與交換機連接
　　 二線交流輸入阻抗：200+680//0.1 Ω (三元件)
　　 振鈴電壓：35～150V
　　 振鈴頻率：17～60HZ
　　 回損： 20 db
　　 用戶口（FXS）：與用戶電話機連接
　　 二線交流輸入阻抗：200+680//0.1 Ω (三元件)
　　 用戶線環路電阻：小于1KΩ（包括話機）
　　 振鈴電壓峰峰值： 110～150V
　　 振鈴頻率： 22~28HZ
　　 饋電電壓：28V
　　 饋電電流：20~50mA；
　　 回損： 20 db
　　 鈴流：AC90正負15V
E1接口電氣特性
　　接口數據：1個E1接口　　
　　標稱速率：2048Kbps，容差±50ppm；
　　接口碼型：HDB3；
　　接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
　　數字接口電氣特性：符合ITU-T G.703建議
　　抖動轉移特性：符合ITU-T G.823建議
　　輸入抖動容限：符合ITU-T G.823建議
　　輸出抖動：符合ITU-T G.823建議
　　電平：±2.37V±10%或±3.00V±10%
　　接口連接器為：RJ45或BNC同軸
以太網接口
　　接口數據：1個以太網接口(選配)　　
　　接口速率：10M/100M，全雙工，半雙工完全自適應
　　實際傳輸帶寬：N*64K
　　協議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
　　物理接口：RJ45座,支持AUTO-MDIX(交叉線直通線自適應
RS232串口特性
　　接口方式: RS-232
　　接口電平：RS-232電平
　　接口連接器：RJ-45
　　串口波特率：115.2K以下自適應
工作環境
　　環境溫度：0℃~50℃
　　相對濕度：95%，無冷凝
　　大氣壓力：86~106Kpa
供電條件
　　直流供電電壓：-48VDC，容差范圍 -36V~-72V
　　供電電源紋波：≤240mVp-p
　　交流供電電壓：220VAC±20%，50HZ
　　功耗：≤ 30W
外形尺寸
　　設備采用19英寸標準機箱，尺寸:寬438（478）mm×高44.5mm×深253mm
