8×E1/以太網 卡式協議轉換器 YT-X16R
- 產品型號：YT-X16R
- 產品特性：E1接口阻抗支持75Ω和120Ω支持透明模式E1
- 產品功能：提供4個10/100 Base-Tx端口
- 產品規格：傳輸通道（傳輸網）：8*E1
轉換器(E1/以太網)簡介
廣州郵通系列協議轉換器（也稱為接口轉換器），可將IEEE802.3協議的以太網或V.35數據接口同標準G.703協 議的2M接口之間進行相互轉換。
我公司生產的接口轉換器現已經在電信、聯通、移動、廣電系統中應用；深獲廣大用戶的好評。接口轉換器產品系列豐富：有V.35/E1、以太網/E1、V.35/以太網、以太網/4*E1，以太網/8*E1，以太網/16*E1，以及各種配套的接口轉換器機架等，可滿足廣大用戶的實際需求進行選擇。
我公司生產的接口轉換器現已經在電信、聯通、移動、廣電系統中應用；深獲廣大用戶的好評。接口轉換器產品系列豐富：有V.35/E1、以太網/E1、V.35/以太網、以太網/4*E1，以太網/8*E1，以太網/16*E1，以及各種配套的接口轉換器機架等，可滿足廣大用戶的實際需求進行選擇。

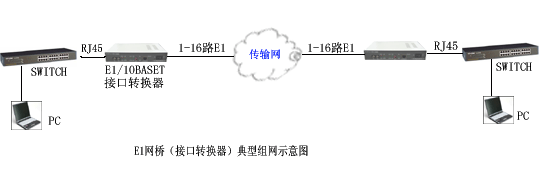

轉換器(E1/以太網)方案圖
產品簡介

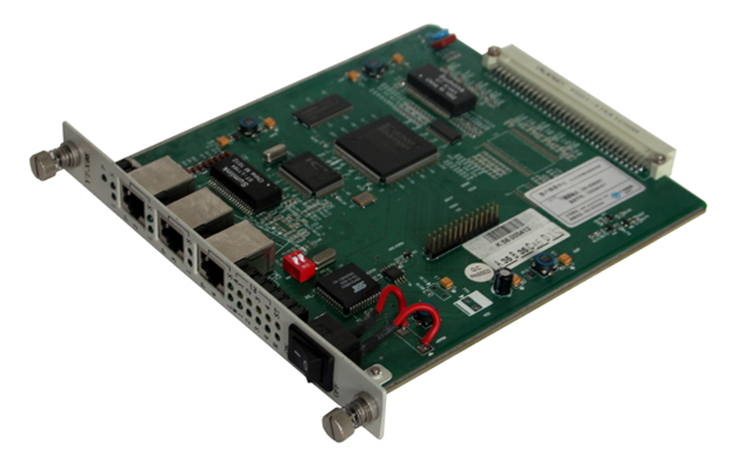

YT-X16R型卡式協議轉換器是以太包到TDM碼流的反向復用設備，使以太數據通過E1傳輸網而實現用戶的數據接入；使以太數據能在多個E1中傳輸，突破單個E1的帶寬限制，可以非常方便的利用公眾網中現有的豐富的E1資源，快速組建寬帶IP數據網。
YT-X16R對E1通道無任何特殊要求，并且能對E1自動容錯，即使部分E1通道出現故障，設備僅降低數據吞吐率，而不會中斷數據的傳送。秉承模塊化設計，配置靈活，維護簡單，提供完善的設備管理功能，還提供集中式設備。
YT-X16R廣泛應用于企業、院校、網吧的寬帶接入，及WLAN的互聯等，可完全替代原有的E1/10Base-Tx轉換器功能。
YT-X16R設備采用優化的延時設計，特別適合H.323高清晰會議電視系統；同時，具備對E1鏈路進行在線誤碼監視功能和自動檢測E1鏈路環回狀態功能。
以上設備均提供集中式機框結構，統一網管，方便組網。
YT-X16R對E1通道無任何特殊要求，并且能對E1自動容錯，即使部分E1通道出現故障，設備僅降低數據吞吐率，而不會中斷數據的傳送。秉承模塊化設計，配置靈活，維護簡單，提供完善的設備管理功能，還提供集中式設備。
YT-X16R廣泛應用于企業、院校、網吧的寬帶接入，及WLAN的互聯等，可完全替代原有的E1/10Base-Tx轉換器功能。
YT-X16R設備采用優化的延時設計，特別適合H.323高清晰會議電視系統；同時，具備對E1鏈路進行在線誤碼監視功能和自動檢測E1鏈路環回狀態功能。
以上設備均提供集中式機框結構，統一網管，方便組網。
產品特點
◆ 采用大規模芯片，電路簡單，功耗低，可靠性高；
◆ 提供2個10/100M Base-T端口，支持10/100M 全雙工、半雙工，并支持自動協商機制；
◆ 提供8路E1的靈活配置，E1接口阻抗為75Ω或120Ω；
◆ 對E1通道無延時要求；
◆ 對E1鏈路進行在線誤碼監視，可選擇當線路誤碼高于10-6時，使能或禁止自動關閉鏈路，出廠默認設置為 使能；
◆ 自動檢測E1鏈路環回狀態，并關斷該鏈路，防止網絡堵塞；
◆ 支持802.1p優先級功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太幀透明傳輸；
◆ 提供一個管理接口，可以靈活設置設備的功能；
◆ 具有完整的告警及狀態指示；
◆ 適應多種電源環境。
◆ 提供2個10/100M Base-T端口，支持10/100M 全雙工、半雙工，并支持自動協商機制；
◆ 提供8路E1的靈活配置，E1接口阻抗為75Ω或120Ω；
◆ 對E1通道無延時要求；
◆ 對E1鏈路進行在線誤碼監視，可選擇當線路誤碼高于10-6時，使能或禁止自動關閉鏈路，出廠默認設置為 使能；
◆ 自動檢測E1鏈路環回狀態，并關斷該鏈路，防止網絡堵塞；
◆ 支持802.1p優先級功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太幀透明傳輸；
◆ 提供一個管理接口，可以靈活設置設備的功能；
◆ 具有完整的告警及狀態指示；
◆ 適應多種電源環境。
產品應用圖
技術參數
E1接口電氣特性
接口數據：8個E1接口
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
電平：±2.37V±10%或±3.00V±10%
接口連接器為：RJ45或BNC同軸
以太網接口
接口數據：2個以太網接口
速率：10M/100M，全雙工，半雙工完全自適應
實際傳輸帶寬：16M
協議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表:可以學習1024個MAC地址
以太網總緩存:64MBits SDRAM
物理接口：RJ45座,支持AUTO-MDIX(交叉線直通線自適應
管理接口及擴展串口特性
接口方式: RS-232
接口電平：RS-232電平
接口連接器：RJ-45
管理口波特率：57600bit/s
擴展串口最大波特率：19200bit/s
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
大氣壓力：86~106Kpa
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V
供電電源紋波：≤240mVp-p
直流+24V、-24V、±24V機種：+24 V±15％、-24 V±15％
交流供電電壓：220VAC±20%，50HZ
功耗：≤ 10W
外形尺寸
設備采用19英寸標準機箱，尺寸: 145mm(深)×480mm(寬)×44mm(高)
