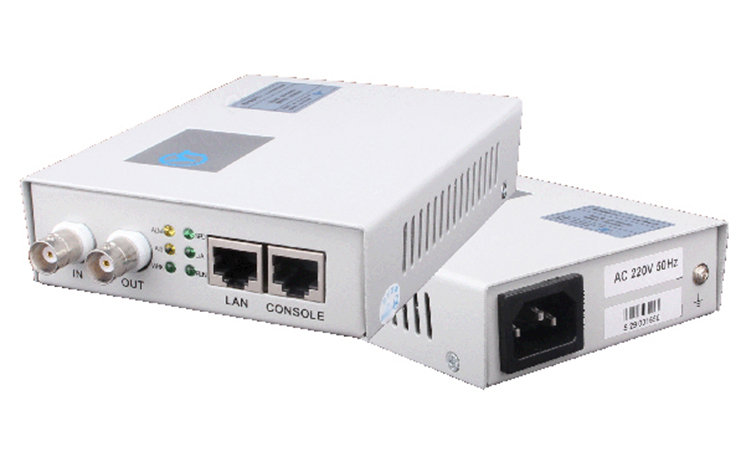

1×E1/以太網 協議轉換器 YT-X02
- 產品型號：YT-X02M
- 產品特性：設備均提供1路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
- 產品功能：提供1個10/100 Base-Tx端口
- 產品規格：傳輸通道（傳輸網）：E1
轉換器(E1/以太網)簡介
廣州郵通系列協議轉換器（也稱為接口轉換器），可將IEEE802.3協議的以太網或V.35數據接口同標準G.703協 議的2M接口之間進行相互轉換。
我公司生產的接口轉換器現已經在電信、聯通、移動、廣電系統中應用；深獲廣大用戶的好評。接口轉換器產品系列豐富：有V.35/E1、以太網/E1、V.35/以太網、以太網/4*E1，以太網/8*E1，以太網/16*E1，以及各種配套的接口轉換器機架等，可滿足廣大用戶的實際需求進行選擇。

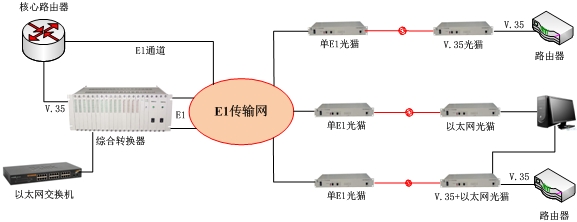

轉換器(E1/以太網)方案圖
產品簡介
YT-X02M型 1*E1/以太網轉換器是一個高性能、自學式遠程以太網橋。它體積小、成本低，對于需廉價的橋接應用場合非常理想。它也可作為一個局域網延伸器。通過E1鏈路進行以太網的互連，E1接口可設置來控制網絡互連的速率。
YT-X02M型號 以太網/E1接口轉換器的E1端可以設置成非成幀和成幀兩種方式， 成幀方式的2Mb/s 接口支持N×64Kb/s（N=1-31）的速率，非成幀方式的2Mb/s接口支持2048Kb/s的速率。
產品特點
◆ 采用大規模芯片，電路簡單，功耗低，可靠性高；
◆ 設備均提供1路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
◆ 時鐘模式 內部時鐘/線路時鐘(默認設置：內部時鐘)；
◆ 10/100 Base-Tx端口均支持10/100M，全雙工、半雙工，并支持自動協商機制；
◆ E1通道支持內置BERT（Bit Error Rate Test）功能；
◆ 自動探測E1線路環回，告警提示并關閉以太接口，避免影響下游業務；
◆ 支持802.1p優先級功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太幀透明傳輸；
◆ 提供1個管理接口，可以靈活設置設備的功能；
◆ 提供1組控制開關，用于設置設備維護測試；
◆ 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
◆ 可網管
◆ 設備均提供1路E1配置，E1接口阻抗支持75Ω和120Ω支持透明模式E1
◆ 時鐘模式 內部時鐘/線路時鐘(默認設置：內部時鐘)；
◆ 10/100 Base-Tx端口均支持10/100M，全雙工、半雙工，并支持自動協商機制；
◆ E1通道支持內置BERT（Bit Error Rate Test）功能；
◆ 自動探測E1線路環回，告警提示并關閉以太接口，避免影響下游業務；
◆ 支持802.1p優先級功能；
◆ 支持基于802.3x的流量控制功能；
◆ 支持VLAN以太幀透明傳輸；
◆ 提供1個管理接口，可以靈活設置設備的功能；
◆ 提供1組控制開關，用于設置設備維護測試；
◆ 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
◆ 可網管

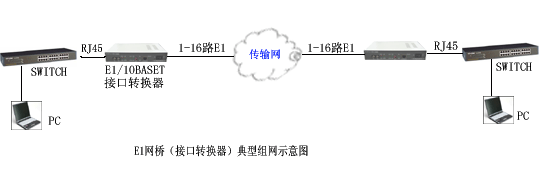

產品應用圖
技術參數
E1接口電氣特性
E1數量：1個E1；
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議
抖動轉移特性：符合ITU-T G.823建議
輸入抖動容限：符合ITU-T G.823建議
輸出抖動：符合ITU-T G.823建議
電平：±2.37V±10%或±3.00V±10%
接口連接器為：RJ45或BNC同軸
以太網接口
接口數：1路
速率：10M或100M，全雙工，半雙工完全自適應
協議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
MAC地址表:可以學習1024個MAC地址
以太網總緩存:64MBits SDRAM
物理接口：RJ45座,支持AUTO-MDIX(交叉線直通線自適應
管理接口及擴展串口特性
接口方式: RS-232
接口電平：RS-232電平
接口連接器：RJ-45
管理口波特率：57600bit/s
擴展串口最大波特率：19200bit/s
工作環境
環境溫度：0℃~45℃
相對濕度：≤90%（35℃時）
大氣壓力：86~106Kpa
供電條件
直流供電電壓：-48VDC，容差范圍 -36V~-72V
供電電源紋波：≤240mVp-p
直流+24V、-24V、±24V機種：+24 V±15％、-24 V±15％
交流供電電壓：220VAC±20%，50HZ
功耗：≤ 10W
外形尺寸
長×寬×高：138×103×32mm
