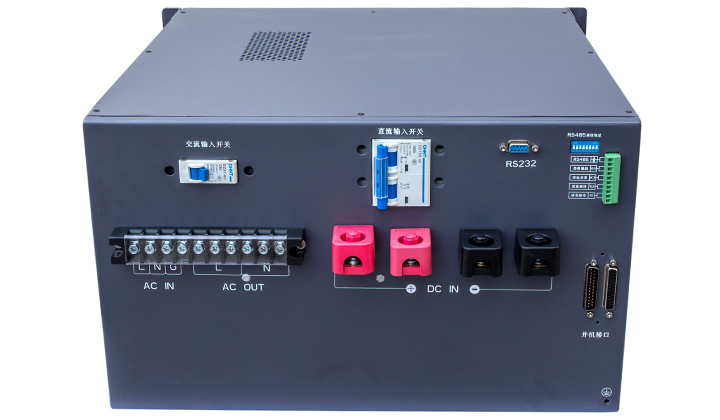

輸入電壓：直流DC48V/110V/220V，輸出電壓：AC220V 5KVA/6KVA/8KVA/10KVA在線式逆變電源
- 產品型號：YTPHZX-DA5-10KVA
- 產品特性：雙轉換在線式，單相輸入、單相輸出的不間斷電源
- 產品功能：旁路電壓：AC220V
- 產品規格：輸入電壓：直流DC48V/110V/220V，輸出電壓：AC220V
特點：
?正弦波輸出 無論在市電逆變模式或電池逆變模式，均可輸出純凈的正弦波電源，為用戶的負載設備提供最佳的電源保障。
?零轉換時間 當市電停電或復電時，在線式逆變電源在市電逆變模式與電池逆變模式之間的切換是完全沒轉換時間的，有效的保證了負載運行的可靠性。
?輸入L、N線偵測功能 為了避免在線式逆變電源的市電輸入L、N線反接，機器具備L、N線反接偵測功能。
?輸入功率因數校正功能 在線式逆變電源具備PFC輸入功率因數校正電路，在滿載情況下，輸入功率因數可以達到0.99以上，使用戶的電網環境不會受到污染。
?◆高可靠性 純在線雙轉換設計，隔離、濾除電網各種諧波和故障，同時集短路、過載、過熱、輸入輸出過欠壓等多重保護技術使在線式電源逆變器運行更可靠，更安全。
技術參數：
|
額定容量 |
5KVA |
6KVA |
8KVA |
10KVA |
|||
|
交流輸入 |
輸入方式 |
L+N+PE |
|||||
|
輸入電壓范圍 |
(119±5 to 270±5)Vac |
||||||
|
輸入頻率范圍 |
(45±0.5 to 55±0.5)Hz自適應 |
||||||
|
輸入功率因數 |
>0.98 |
||||||
|
旁路電壓范圍 |
(80±5 to 280±5)Vac |
||||||
|
交流輸出 |
輸出額定電壓 |
220Vac±1.5% |
|||||
|
輸出功率因數 |
0.7 |
||||||
|
輸出頻率 |
市電模式：與電網同步；電池模式：50/60Hz |
||||||
|
波形失真度 |
THD<3% (線性負載)；THD<5% (非線性負載) |
||||||
|
轉換時間 |
|
||||||
|
過載能力 |
105%～125%，1分鐘后轉旁路；125%～135%，30秒后轉旁路； >135%，0.1秒后轉旁路 |
||||||
|
直流輸入 |
額定輸入電壓 |
48Vdc |
110Vdc |
220Vdc |
|||
|
上限電壓 |
關機電壓60.0V±1V |
關機電壓135V±2V |
關機電壓272V±2V |
||||
|
恢復電壓58.5V±1V |
恢復電壓131V±2V |
恢復電壓263V±2V |
|||||
|
下限電壓 |
關機電壓40.0V±1V |
關機電壓90.0V±2V |
關機電壓180V±2V |
||||
|
恢復電壓42.0V±1V |
恢復電壓93.5V±2V |
恢復電壓187V±2V |
|||||
|
界面通訊 |
人機界面 |
LED+LCD |
|
|
通訊接口 |
標準智能型RS232/ RS485通訊接口 |
||
|
干接點輸出 |
4路無源干接點 |
||
|
環境 |
噪聲(1米） |
|
|
|
工作溫度 |
0℃～40℃ |
||
|
工作濕度 |
0～95%不結水滴 |
||
|
存儲溫度 |
-40℃～50℃ |
||
|
海拔高度 |
小于1000m不降額，大于1000m每升高100m降額1% |
||
|
尺寸 |
寬*深*高 |
482.6 * 410 * 178 |
482.6 * 410 * 265 |
|
重量 |
KG |
22.5 |
28 |
