YTESW-02 2×E1通道1+1保護設備
- 產品型號：YTESW-02
- 產品特性：保護用戶數量：2個E1用戶接口
- 產品功能：電源AC220/DC48V可選
- 產品規格：傳輸保護通道：4條傳輸端保護E1通道
E1通道（智能切換）保護設備簡介
廣州郵通公司YTESW-02系列E1通道保護倒換設備是采用了最新的大規模數字集成電路技術而推出的新一代高集成度保護設備，它通過對兩條E1傳輸路由的性能監視和無損傷自動倒換控制，為用戶提供了高可靠、高性能的E1傳輸通路。
YTESW-02適用于符合ITU-T G.703、G.704、G.823建議的成幀PCM電路，也適用于非PCM幀結構的E1電路，如多種鏈路層協議格式的IP電路、CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、LAPB協議的X.25分組交換電路。
該設備適用于圖像業務，銀行、交易所等數據傳輸電路，國防安全電路，黨政部門及海關重要電路，以及公安、電力等專網所有需要保護的重要2Mb/s電路。
YTESW-02適用于符合ITU-T G.703、G.704、G.823建議的成幀PCM電路，也適用于非PCM幀結構的E1電路，如多種鏈路層協議格式的IP電路、CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、LAPB協議的X.25分組交換電路。
該設備適用于圖像業務，銀行、交易所等數據傳輸電路，國防安全電路，黨政部門及海關重要電路，以及公安、電力等專網所有需要保護的重要2Mb/s電路。

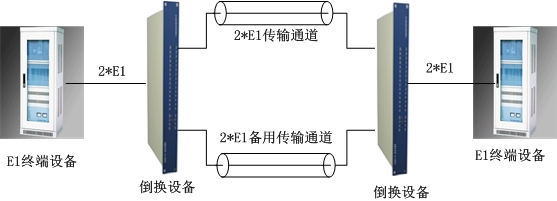

E1通道（智能切換）保護設備方案圖
產品簡介
廣州郵通公司YTESW-02系列E1通道保護倒換設備是采用了最新的大規模數字集成電路技術而推出的新一代高集成度保護設備，它通過對兩條E1傳輸路由的性能監視和無損傷自動倒換控制，為用戶提供了高可靠、高性能的E1傳輸通路。
YTESW-02適用于符合ITU-T G.703、G.704、G.823建議的成幀PCM電路，也適用于非PCM幀結構的E1電路，如多種鏈路層協議格式的IP電路、CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、LAPB協議的X.25分組交換電路。
該設備適用于圖像業務，銀行、交易所等數據傳輸電路，國防安全電路，黨政部門及海關重要電路，以及公安、電力等專網所有需要保護的重要2Mb/s電路。
YTESW-02適用于符合ITU-T G.703、G.704、G.823建議的成幀PCM電路，也適用于非PCM幀結構的E1電路，如多種鏈路層協議格式的IP電路、CISCO HDLC協議的點到點專用電路、LAPF協議的幀中繼電路、LAPB協議的X.25分組交換電路。
該設備適用于圖像業務，銀行、交易所等數據傳輸電路，國防安全電路，黨政部門及海關重要電路，以及公安、電力等專網所有需要保護的重要2Mb/s電路。
產品特點
◎ 用戶接口：2個E1用戶接口
◎ 傳輸通道：4個E1接口
◎ 集傳輸性能檢測與無損傷自動切換為一體
◎ 當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由
◎ PCM成幀模式下三種切換級別：10E-4/10E-6/單比特誤碼
◎ 非PCM模式下三種切換級別：2%，1%，0.5%丟免率
◎ 具備“選收并發”功能，即發端并發，收端切換的工作方式。
◎ 兩條傳輸路由允許時延差為 0~32ms
◎ 掉電直通功能，當設備掉電時，信號直接短路到主傳輸路由
◎ 具有自動以及人工強制無損傷切換
◎ 在線和中繼條件下近端、遠端環回功能
◎ 高精度數字鎖相環，保證系統準確同步
◎ 使用大規模專用集成電路，設備體積小，功率低，可靠性高
◎ 告警及狀態信息可通過監控接口由計算機采集
◎ 1U高度的19英寸標準機箱：210mm*480mm*44mm
◎ 傳輸通道：4個E1接口
◎ 集傳輸性能檢測與無損傷自動切換為一體
◎ 當前正在傳輸?shù)穆酚砂l(fā)生LOS、AIS、LOF告警時，系統無損傷切換到另一路由
◎ PCM成幀模式下三種切換級別：10E-4/10E-6/單比特誤碼
◎ 非PCM模式下三種切換級別：2%，1%，0.5%丟免率
◎ 具備“選收并發”功能，即發端并發，收端切換的工作方式。
◎ 兩條傳輸路由允許時延差為 0~32ms
◎ 掉電直通功能，當設備掉電時，信號直接短路到主傳輸路由
◎ 具有自動以及人工強制無損傷切換
◎ 在線和中繼條件下近端、遠端環回功能
◎ 高精度數字鎖相環，保證系統準確同步
◎ 使用大規模專用集成電路，設備體積小，功率低，可靠性高
◎ 告警及狀態信息可通過監控接口由計算機采集
◎ 1U高度的19英寸標準機箱：210mm*480mm*44mm
產品應用圖
技術參數
E1接口參數:
E1接口：符合ITU-T 相關建議
線路碼型：HDB3 阻抗: 75Ω
比 特 率： 2.048Mbps ±50ppm
切換條件：
失步、AIS、無碼（LOS）、E10-6誤碼（誤碼—bitPCM成幀丟包率（非PCM成幀）
①當傳輸A通道無碼時，無條件倒換。
②當傳輸A通道失步時，無條件倒換。
③當傳輸A通道AIS時，無條件倒換。
④當傳輸A通道E10-6誤碼時，有條件倒換。即：傳輸B通道不出現無碼、失步、AIS、E10-6誤碼時倒換；如出現以上任何一種現象都不進行倒換。
倒換時間:
從幀失步，無碼或AIS失效發生，到檢測出失效并完成系統倒換，所需要的倒換時間分別為：
幀失步倒換時間：750us
無碼倒換時間：250us
AIS倒換時間：500us
從大于E10-6 誤碼發生，到檢測出E10-6 誤碼并完成系統倒換，需要約一分鐘時間。
掉電處理：
當?shù)綦姡p電源均失效或無供電電源）時，發送端與接收端信號自動置位于傳輸A線路。從掉電發生到完成掉電處理，需要約3ms時間。
線路工作:
CRC-4插入時延： <250us
系統時延： ≤2ms（PCM成幀） ≤10ms（非PCM成幀）
兩路時延差： ≤32ms（可選128ms）
時標插入： 利用Sa比特插入時標
電源功耗:
電 源：220VAC/-48VDC/24VDC（均內置，定貨時選配）
功耗：雙電源供電功耗不大于5W，單電源供電功耗不大于4W
工作環境:
工作溫度： 環境溫度-5℃～+50℃
相對濕度： ≤90%（25℃）
設備結構:
1U高度的19英寸標準機箱：210mm*480mm*44mm
E1接口：符合ITU-T 相關建議
線路碼型：HDB3 阻抗: 75Ω
比 特 率： 2.048Mbps ±50ppm
切換條件：
失步、AIS、無碼（LOS）、E10-6誤碼（誤碼—bitPCM成幀丟包率（非PCM成幀）
①當傳輸A通道無碼時，無條件倒換。
②當傳輸A通道失步時，無條件倒換。
③當傳輸A通道AIS時，無條件倒換。
④當傳輸A通道E10-6誤碼時，有條件倒換。即：傳輸B通道不出現無碼、失步、AIS、E10-6誤碼時倒換；如出現以上任何一種現象都不進行倒換。
倒換時間:
從幀失步，無碼或AIS失效發生，到檢測出失效并完成系統倒換，所需要的倒換時間分別為：
幀失步倒換時間：750us
無碼倒換時間：250us
AIS倒換時間：500us
從大于E10-6 誤碼發生，到檢測出E10-6 誤碼并完成系統倒換，需要約一分鐘時間。
掉電處理：
當?shù)綦姡p電源均失效或無供電電源）時，發送端與接收端信號自動置位于傳輸A線路。從掉電發生到完成掉電處理，需要約3ms時間。
線路工作:
CRC-4插入時延： <250us
系統時延： ≤2ms（PCM成幀） ≤10ms（非PCM成幀）
兩路時延差： ≤32ms（可選128ms）
時標插入： 利用Sa比特插入時標
電源功耗:
電 源：220VAC/-48VDC/24VDC（均內置，定貨時選配）
功耗：雙電源供電功耗不大于5W，單電源供電功耗不大于4W
工作環境:
工作溫度： 環境溫度-5℃～+50℃
相對濕度： ≤90%（25℃）
設備結構:
1U高度的19英寸標準機箱：210mm*480mm*44mm
