被復線+光口1+1備份保護傳輸1~4E1+1~4路以太網+1~30路電話/磁石電話YTBFX-OMUX30多業務傳輸設備
- 產品型號：YTBFX-OMUX30多業務傳輸設備
- 產品特性：光纖+被復線 1+1保護
- 產品功能：最大配置：1~4E1+1~4路以太網+1~30路電話/磁石電話通過光口
- 產品規格：其它可選：RS232數據接口，音頻接口
1. 產品概述
YTBFX-OMUX30型多業務傳輸設備被復線遠傳設備通過一根雙絞線實現E1、網絡、程控電話和磁石業務的遠距離傳輸，點對點成對使用。雙絞線包括被復線、電話線、礦用電纜、大對數電纜、網線等。適用于部隊?wèi)?yīng)急指揮通信、野戰指揮、井下廣播、井下定位、鐵路紅外系統等，桌面型設計，方便攜帶。
理想測試數據：用706型純銅被復線測試?yán)碚撋峡値挘?公里10M，2公里8M，3公里6M，5公里4M，7公里2M，10公里1M）。
2. 功能特點
- 上聯支持光纖和被復線兩種傳輸方式1+1備用保護。
- 設備優先使用光口傳輸，當沒有光纖條件或者光纜故障， 自動倒換到被復線傳輸模式。
- 業務容量：1~4E1+4 路隔離百兆網絡+1~30 路電話/磁石
- 共用以太網接口，不需要插拔倒換；
- 當光纖傳輸時，速率 100M；當被復線傳輸時，速率可調。
- 提供 1 對被復線接口，點對點使用、帶寬192K~10M
- 可選 1~30 路程控電話/磁石電話業務
- 可選配接口有：RS232數據接口，音頻接口。
- 以太接口支持全雙工和半雙工網絡通信，帶有自動協商能力, MDI/MDI-X 自適應無需手動調整；
- 本端設備有 LED 燈指示線路狀態
- 傳輸距離遠，帶寬自動檢測無需設置。
- 多種電源方式可選：AC220V（默認）、DC-48V、DC12V 等可選。

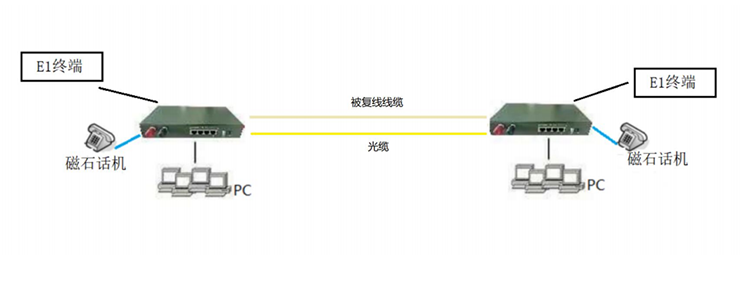

3. 參考方案
4. 技術參數
|
線路接口：光纖 光速率：1.25Gb/s 編碼：mBnB 發光功率：-6DB 光口類型：SFP 光口 傳輸距離：默認：10KM~120KM 線路接口:被復線 類型：2 線 標準：標準: ITU-T G.991.2, ETSI 101 524 速率：速率: n x 64Kbps, n= 1~239 (2w)、最大 10M 接口：軍工壓線柱 阻抗：135 網絡接口 接口數量 ≥4 個 接口類型 RJ45，10/100BaseT(X) 標準 IEEE802.3，802.3u，802.3x 處理類型 存儲轉發
|
電話接口 接口數量：1~8 路程控電話 FXO/FXS 頻率特性：300~ 3400Hz(-0.6~+3dB) 接口類型：接線柱 E1 接口 線路速率：2.048Mbp/s±50ppm 接口碼型：HDB3 碼 抖動特性：滿足 G.704 和 G.823 磁石電話 接口數量：1~8 路磁石電話 頻率特性：300~ 3400Hz(-0.6~+3dB) 接口類型：接線柱 環境 操作溫度：-10~65? C 存儲溫度：-40~85? C 相對濕度：5~95% (無凝露) 電源 供電電源：AC220V 功耗：<15W |
