YTP04E/E 4*E1+4路100M以太網 PDH光端機

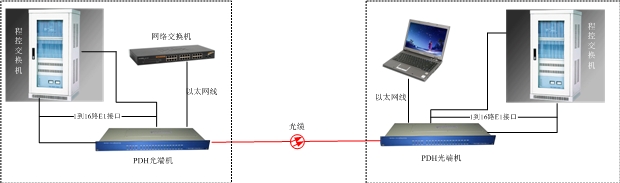

    YTP04E/4型PDH光端機是廣州郵通公司使用自主開發的專用集成電路研制生產的光傳輸設備。該系列設備是以超大規模集成電路為核心構成的多路光電合一傳輸設備，支持4個E1接口+4個可隔離、獨立分配帶寬的10/100M以太網接口，可支持選配雙光路1+1無損保護，適用于小容量交換機組網、用戶環路網，移動通信（基站）、專網、DDN網等。

◆ 可選配雙光口，實現業務的1+1無損保護(默認雙纖單光方向)；
◆ 提供4E1數字口，阻抗75Ω/120Ω可選；
◆ 提供4路10/100兆的以太網接口(可設置成4路隔離通道或4個接口共享100M通道)；
◆ 提供1個公務話機接口，提供1個RS232異步數據接口；
◆ 提供1個管理接口，可實現集中監控，并支持系統升級；
◆ 提供1組用于本端、遠端設備維護測試控制開關；
◆ E1通道支持內置BERT（Bit Error Rate Test）測試線路誤碼；
◆ 適應多種電源環境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。

光接口
　　光物理接口：FC/PC
　　光口方式：單纖/雙纖(默認雙纖)
　　適用光纖：單模，多模(默認單模)
　　比特率：155.52Mbps±20ppm
　　光波長：850nm、1310nm、1550nm　　
　　線路碼型：NRZ+擾碼
　　發送光功率：> -3dB ～ -8dB
　　接收靈敏度：> -33dBm～- 40dBm
E1接口電氣特性
　　接口數據：4個E1接口　　
　　標稱速率：2048Kbps，容差±50ppm；
　　接口碼型：HDB3；
　　接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
　　數字接口電氣特性：符合ITU-T G.703建議
　　抖動轉移特性：符合ITU-T G.823建議
　　輸入抖動容限：符合ITU-T G.823建議
　　輸出抖動：符合ITU-T G.823建議
　　電平：±2.37V±10%或±3.00V±10%
　　接口連接器為：RJ45或BNC同軸
以太網接口
　　接口數據：4個以太網接口，可設置成4路隔離通道或4個接口共享100M通道
　　速率：隔離4個通道時每路帶寬為25M，全雙工，半雙工完全自適應
　　4個以太網總實際傳輸帶寬：100M
　　協議: 支持IEEE 802.3，IEEE 802.1Q(VLAN)
　　物理接口：RJ45座,支持AUTO-MDIX(交叉線直通線自適應
管理接口及擴展串口特性
　　接口方式: RS-232
　　接口電平：RS-232電平
　　接口連接器：RJ-45
　　管理口波特率：57600bit/s
　　擴展串口最大波特率：19200bit/s
工作環境
　　環境溫度：0℃~45℃
　　相對濕度：≤90%（35℃時）
　　大氣壓力：86~106Kpa
供電條件
　　直流供電電壓：-48VDC，容差范圍 -36V~-72V
　　供電電源紋波：≤240mVp-p
　　交流供電電壓：220VAC±20%，50HZ
　　功耗：≤ 10W
外形尺寸
　　設備采用19英寸標準機箱，尺寸: 145mm(深)×480mm(寬)×44mm(高)
